2BW系列液環式真空泵機組閉路循環系統

2BW系列真空機組，由于在工作過程中，該類泵對氣體的壓縮是在等溫狀態下進行的，因此特別適合壓送或抽吸易燃、易爆的氣體，所以其應用更加廣泛。液環式真空泵閉路循環系統廣泛用于抽除氣體和水蒸氣，廣泛應用于機械、石油、化工、制藥、食品、陶瓷、制糖、印染、冶金、環保、電子等行業。

訂購熱線：0571-64092376

概述

2BW系列真空機組，由于在工作過程中，該類泵對氣體的壓縮是在等溫狀態下進行的，因此特別適合壓送或抽吸易燃、易爆的氣體，所以其應用更加廣泛。

液環式真空泵閉路循環系統廣泛用于抽除氣體和水蒸氣，廣泛應用于機械、石油、化工、制藥、食品、陶瓷、制糖、印染、冶金、環保、電子等行業。

在正常的應用中，液環真空泵的工作液采用直排方式。水環真空泵排除的水進入大的循環水池或直接排走，這種供水及排水方式連接方便，使用簡單，在實際應用中被較多采用。但是若被抽除的介質中含有機溶劑、有毒物質等，會存在以下缺點：
1、因液環泵在排除氣體時，被抽氣體與工作液混合，排水口排出的水中含有機溶劑、有毒物質，排的水會對環保造成很大壓力。
2、含有有機溶劑、有毒物質的水會稀釋放出有害氣體，加重了對環境的污染。
3、被抽除的有機溶劑不易回收被浪費掉。
鑒于以上問題，越來越多的化工、制藥企業采用液環式真空泵閉路循環系統。

結構及特點

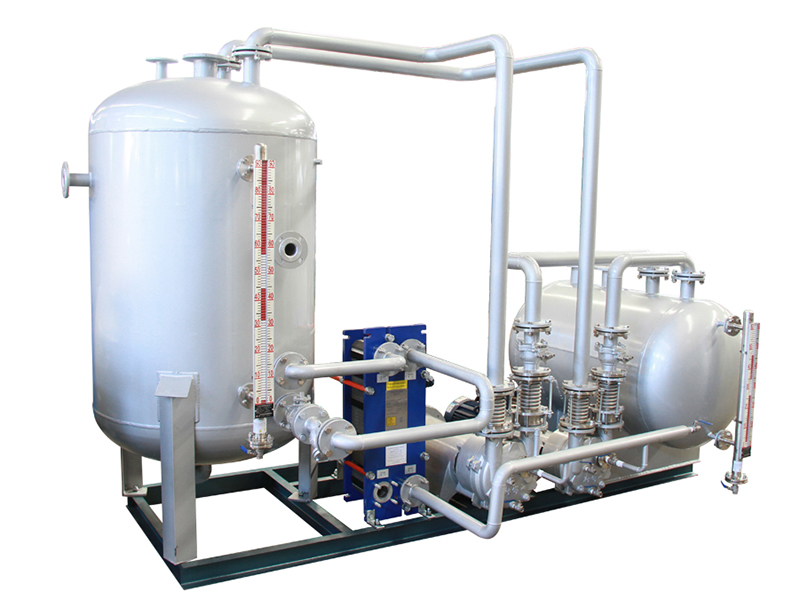

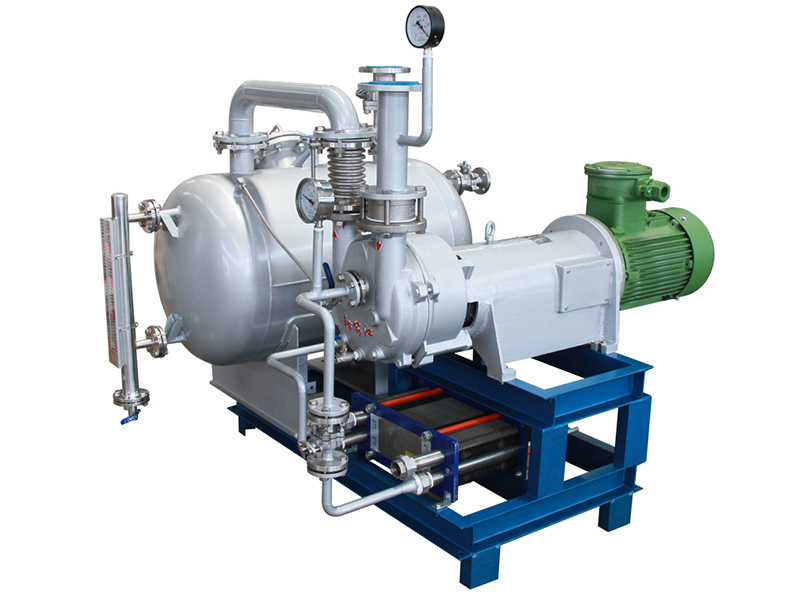

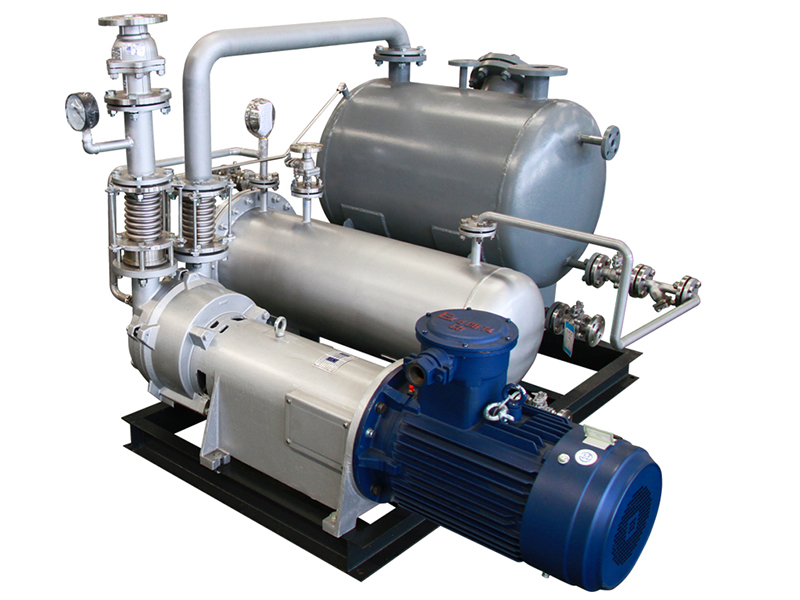

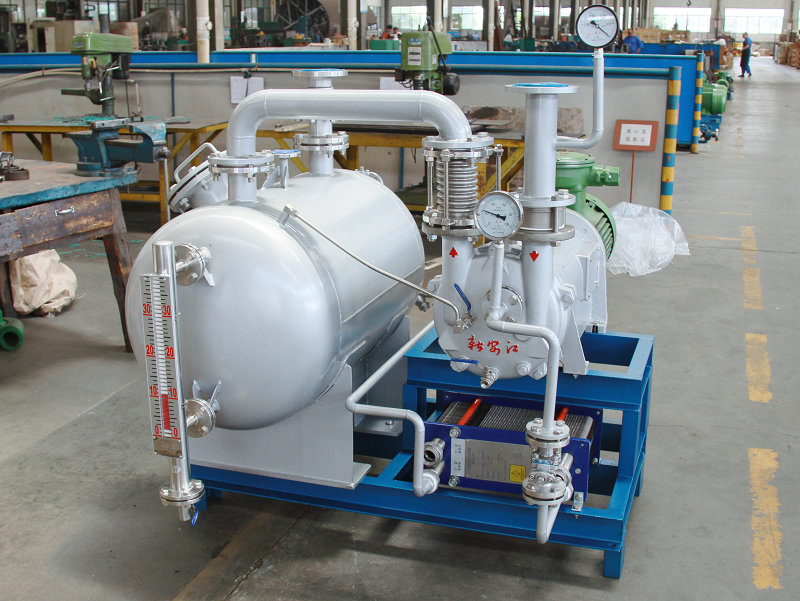

1、機組作為成套設備供貨，包括氣液分離器、換熱器、底座、內部管線等附件，更利于用戶的安裝，可大幅縮短用戶的安裝周期。
2、工作液可采用水或各種化工溶劑等循環使用，大大減小了化工行業對環境的污染。
3、如采用所抽除介質作為工作液時，可回收所抽除的介質。
4、2BW系列閉路循環系統可根據用戶的入口條件、冷卻水條件、排氣口的條件等進行設計，可按需定制。

工作原理

2BW系列液環真空泵閉路循環系統，被抽氣體從吸氣口進入液環真空泵，經液環真空泵壓縮后與部分工作液一起進入氣液分離器，在氣液分離器內氣液兩湘得到分離，氣體從排氣口排出，工作液經換熱器被液環泵吸入進行循環使用。
液環泵在工作過程中會產生熱量，主要熱量包括：真空泵的無效功率、吸入氣體溫度較高帶來的熱量、吸入氣體含有可凝性氣體在壓縮過程中釋放出相變熱。換熱器的主要作用是通過冷卻水冷卻工作液，使工作液溫度保持在合理范圍之內。

性能參數表

曲線編號	產品型號	抽氣速率(m³/min)	極限真空度		功率	轉速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
曲線編號	產品型號	抽氣速率(m³/min)	Mpa	mmHg	功率	轉速(r/min)	耗水量 (L/min)	噪音 [dB(A)]	重量 (kg)
110V	2BV-5110	2.75	0.098	33	4	1450	6.7	63	120
111V	2BV-5111	3.83	0.098	33	5.5	1450	8.3	68	150
121V	2BV-5121	4.66	0.098	33	7.5	1450	10	69	210
131V	2BV-5131	6.66	0.098	33	11	1430	15	73	280
161V	2BV-5161	8.33	0.098	33	15	970	20	74	390
110V	2BV-6110	2.75	0.098	33	4	1450	6.7	63	148
111V	2BV-6111	3.83	0.098	33	5.5	1450	8.3	68	196
121V	2BV-6121	4.66	0.098	33	7.5	1450	10	69	220
131V	2BV-6131	6.66	0.098	33	11	1430	15	73	314
161V	2BV-6161	8.33	0.098	33	15	970	20	74	426
注：① 表內性能為氣體溫度20℃，大氣壓力為1013.25hpa（相當于760mmHg），氣體相對濕度70%，水循環供水溫度為15℃時的性能。 ② 抽氣速率容差±10%。 ③ 表內真空度數值，是指負于標準大氣壓的那部分壓力。（1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg）

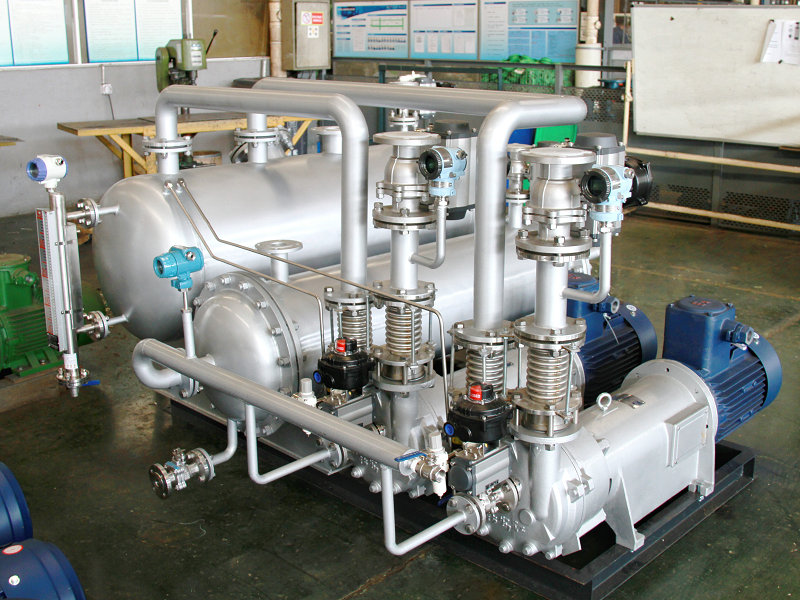

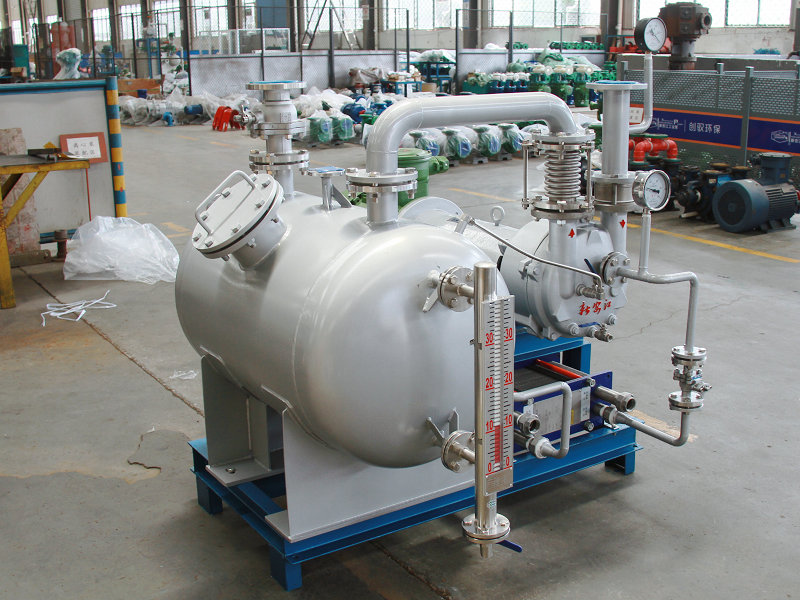

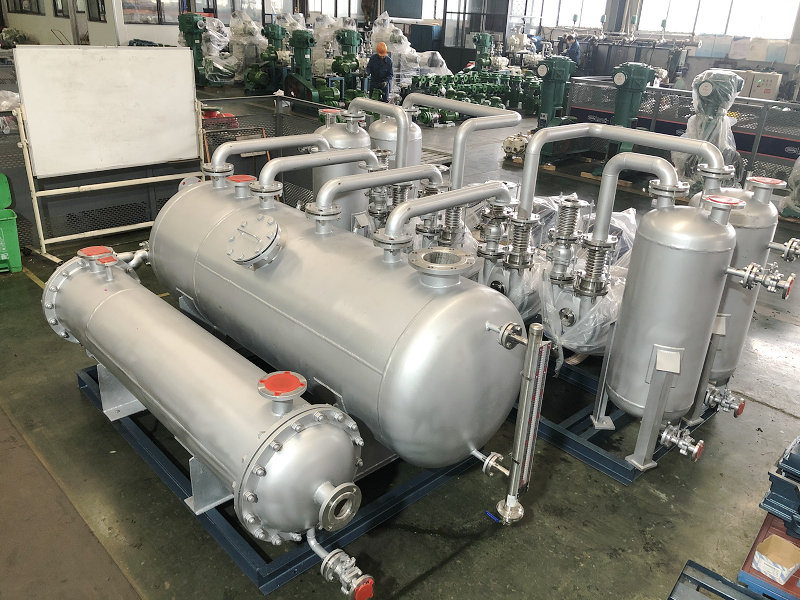

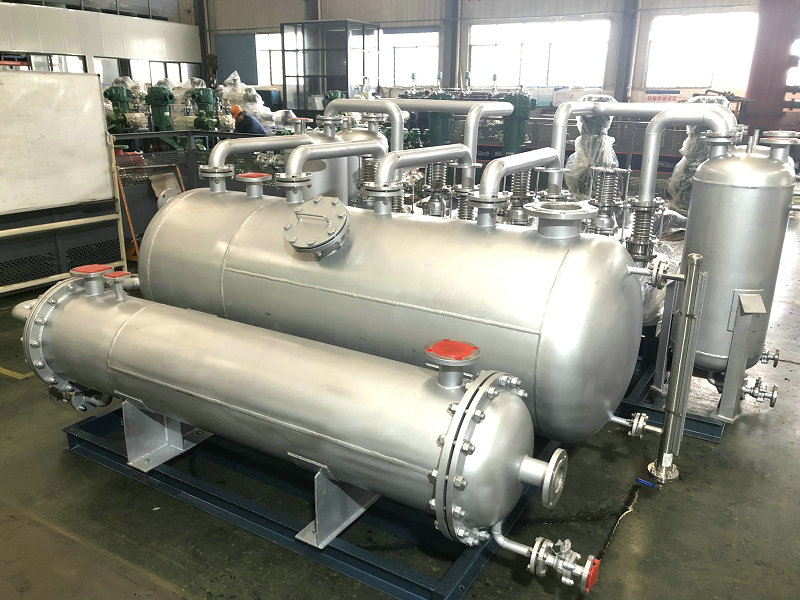

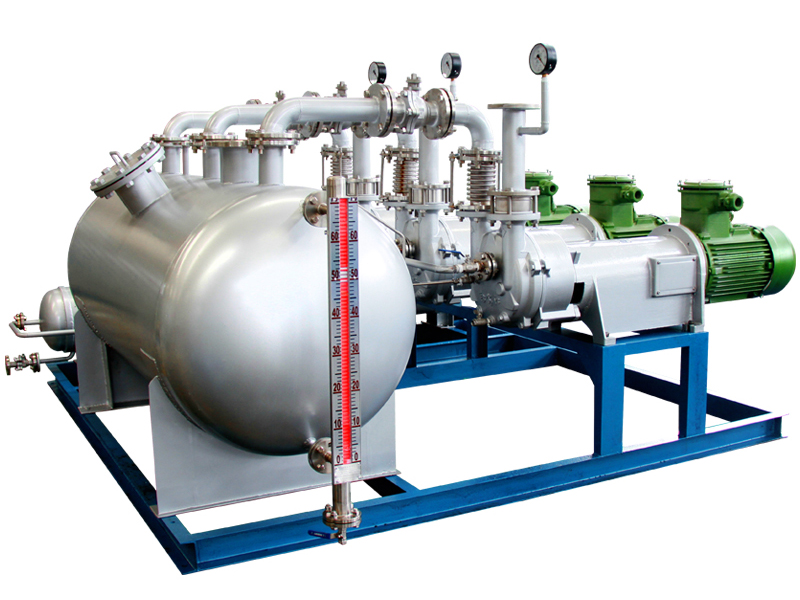

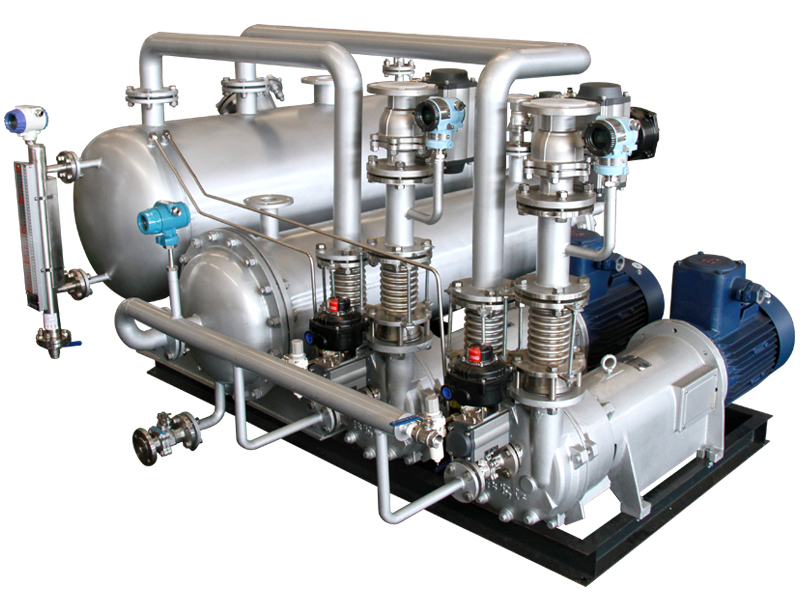

2BW液環式真空機組 (12)
