概述

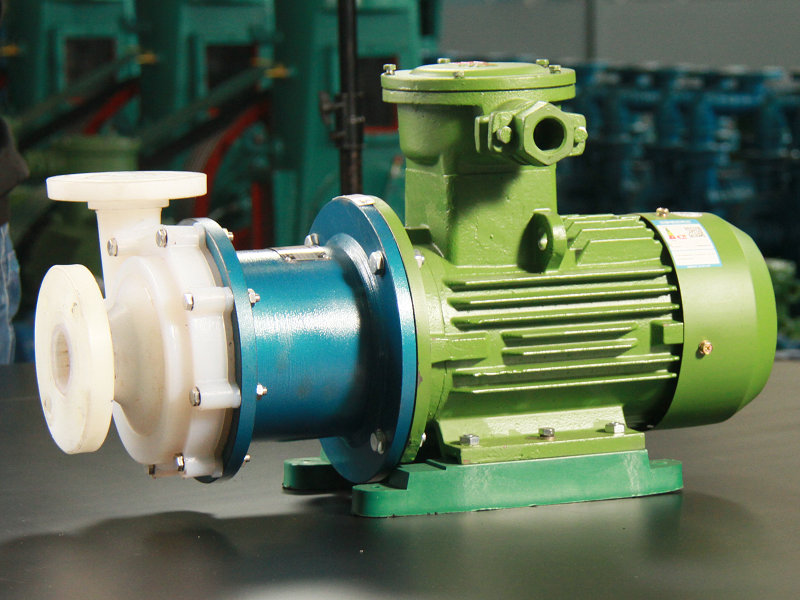

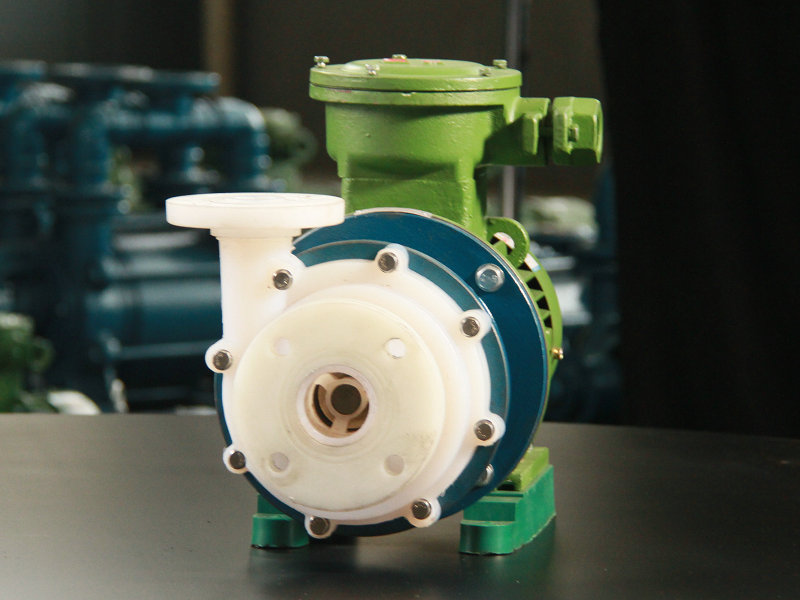

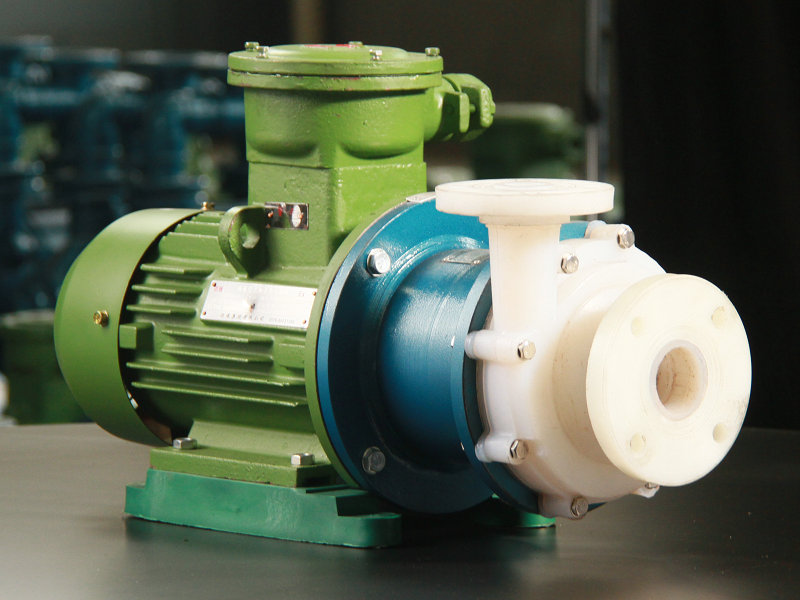

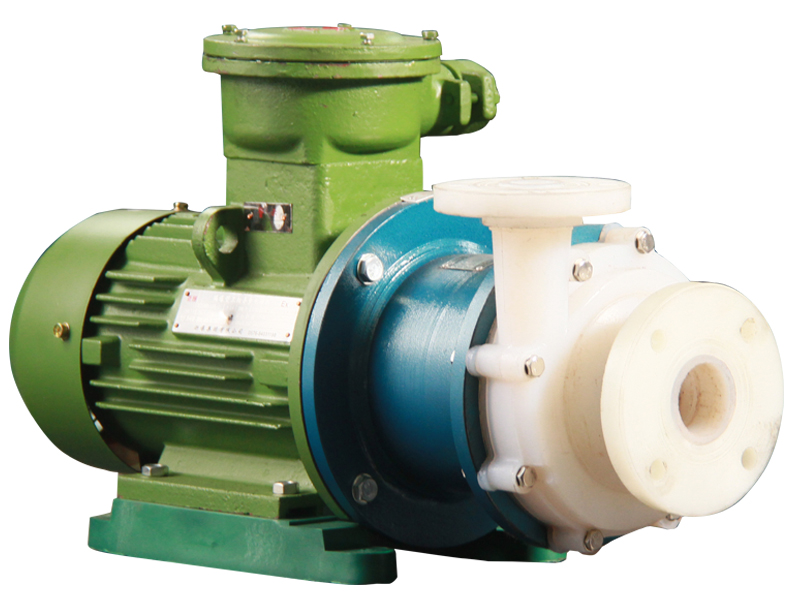

CQB-F氟塑料型磁力傳動離心泵( 簡稱 CQB-F 磁力泵 )。主要特點是利用磁傳動器的外磁鋼旋轉時 ,磁力線穿過間隙和隔離套 ,作用于內磁鋼上 ,使泵軸與電動機同步旋轉 ,無接觸地傳遞扭矩 。在泵軸的動力輸入端, 由于液體被封閉在靜止的隔離套內 ,沒有動密封,因而杜絕了石油化工行業中常見的跑 、冒、滴 、漏現象 ,達到完全無泄漏 。 此種類型的氟塑料磁力泵適用于輸送有毒、有害、易燃、易爆和貴重液體介質,是創建無泄漏 、無污染工廠車間的理想用泵。 CQB-F磁力泵適用于石油 、化工、制藥 、電鍍、環保 、食品 、影視洗印 、水處理 、國防等行業 (嚴禁使用含顆粒和結晶的液體輸送)。 |
|

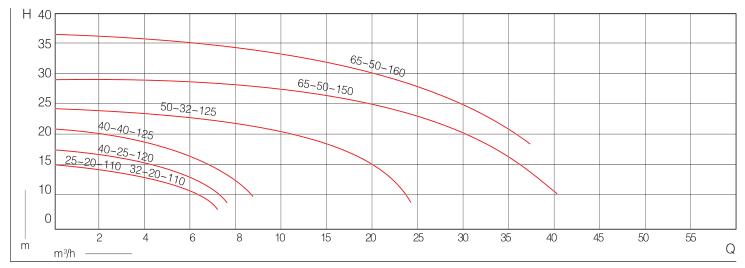

性能范圍圖

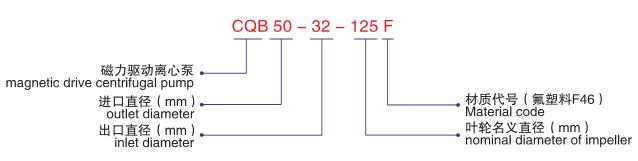

型號說明
型號參數圖
型號 |
流量
(m3/h)
|
揚程
(m)
|
汽蝕余量
(m)
|
轉速
(r/min)
|
進口直徑
(mm)
|
出口直徑
(mm)
|
使用溫度 (℃) |
電機功率
(kw)
|
重量 (kg) |
CQB25-20-100F | 5 | 11.5 | 6 | 2900 | 25 | 20 | <80 | 0.55 | 20 |
CQB32-20-110F | 5.5 | 13 | 6 | 2900 | 32 | 20 | <80 | 0.55 | 20 |
CQB40-25-120F | 6.5 | 15 | 5 | 2900 | 40 | 25 | <80 | 0.75 | 35 |
CQB40-40-125F | 7 | 17 | 3.7 | 2900 | 40 | 40 | <80 | 1.1 | 40 |
CQB50-32-125F | 12 | 20 | 3.5 | 2900 | 50 | 32 | <80 | 1.5 | 45 |
CQB65-50-150F | 20 | 25 | 4 | 2900 | 65 | 50 | <100 | 4 | 100 |
CQB65-50-160F | 17.5 | 32 | 4 | 2900 | 65 | 50 | <100 | 4 | 100 |
CQB50-32-160FA | 12.5 | 32 | 4 | 2900 | 50 | 32 | <100 | 4 | 128 |
CQB65-50-160FA | 25 | 32 | 4 | 2900 | 65 | 50 | <100 | 7.5 | 130 |
CQB80-65-160FA | 50 | 32 | 4 | 2900 | 80 | 65 | <100 | 11 | 180 |
CQB100-80-160FA | 100 | 32 | 5 | 2900 | 100 | 80 | <100 | 18.5 | 250 |
CQB50-32-200FA | 12.5 | 50 | 4 | 2900 | 50 | 32 | <100 | 7.5 | 210 |
CQB65-40-200FA | 25 | 50 | 4 | 2900 | 65 | 40 | <100 | 11 | 180 |
CQB80-50-200FA | 50 | 50 | 4 | 2900 | 80 | 50 | <100 | 18.5 | 280 |

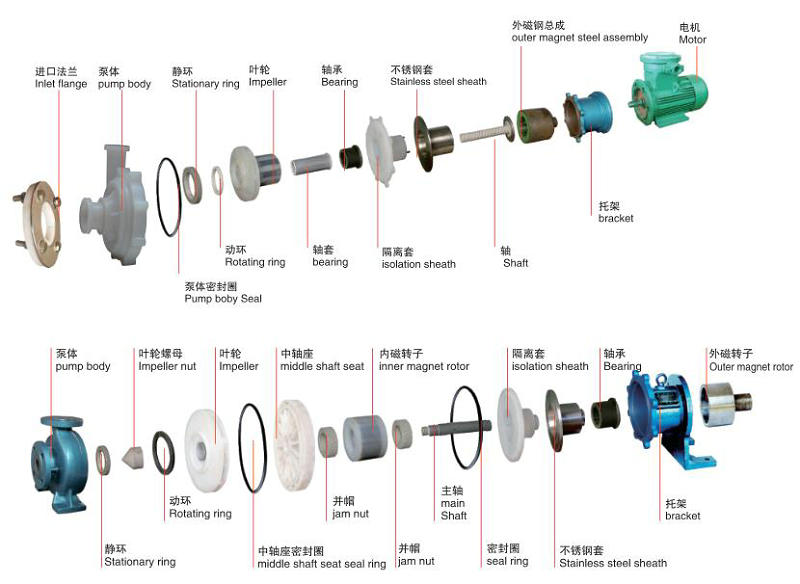

結構圖
