氟塑料磁力泵中的IMD系列氟塑料磁力泵,又名磁力驅動離心泵。
結構簡單:
該型號磁力泵采用獨特的后拉式結構,只需一人即可輕松進行內部檢查和零件更換,無需拆卸管道,極大的方便了日常的檢修和保養工作,保養得當更有利于延長磁力泵的使用壽命。
氟塑料磁力泵組成:
1、泵 2、磁力傳動器 3、電動機 三部分
磁力傳動器是磁力泵關鍵部件,由外磁轉子、內磁轉子及不導磁的隔離套組成
簡易結構圖:

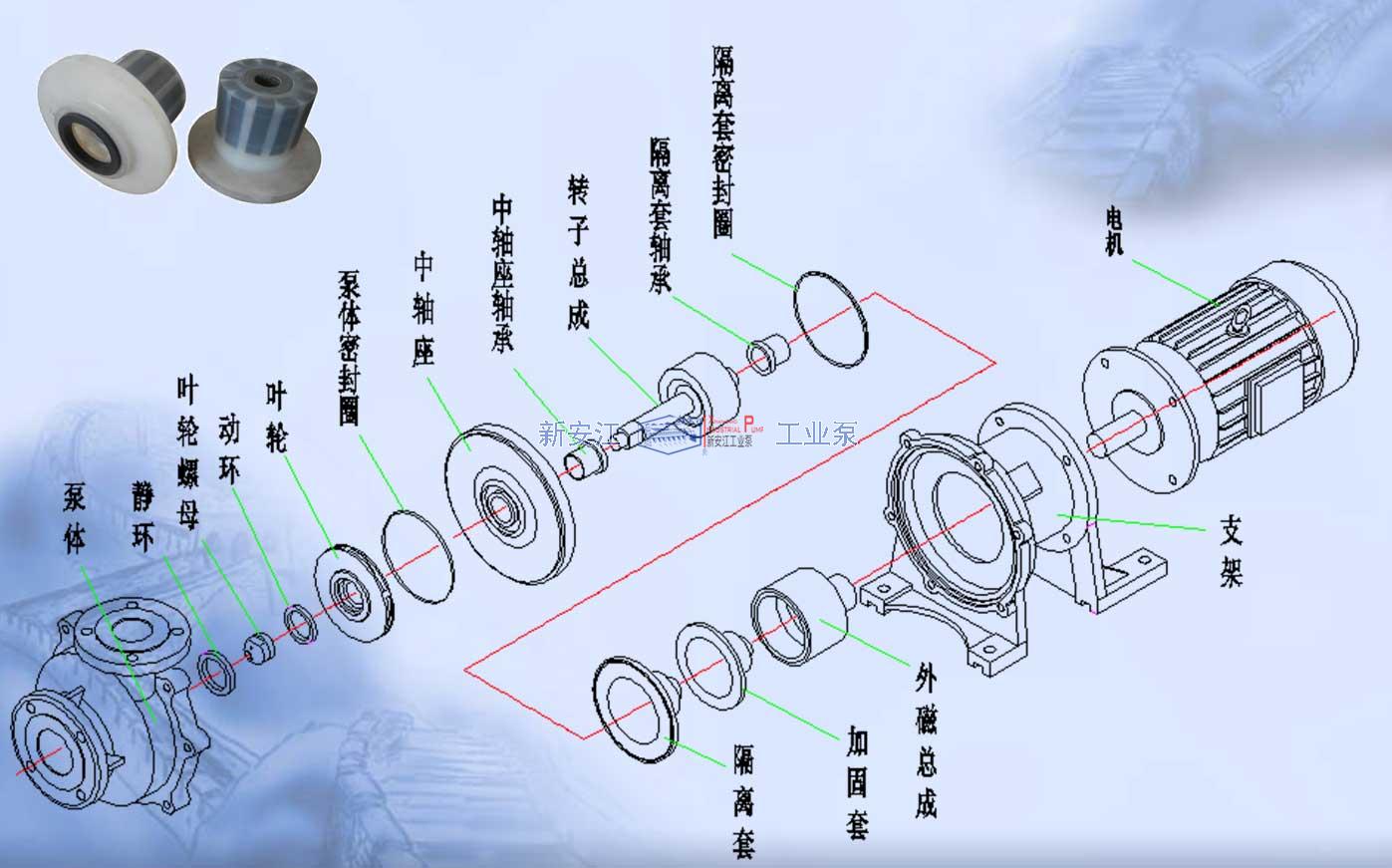

IMD氟塑料磁力泵結構分解圖:
磁力泵分類:

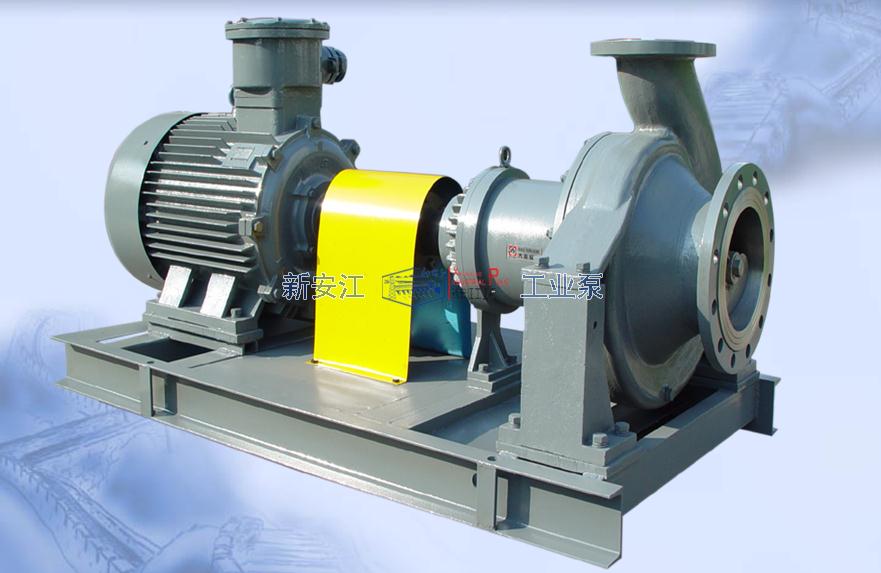

一、帶電機聯軸器磁力泵(電聯)
這種磁力泵的結構與直連的不同,多聯軸節,多聯軸器保護罩,多一個軸承箱,外磁聯軸節結構也不一樣。

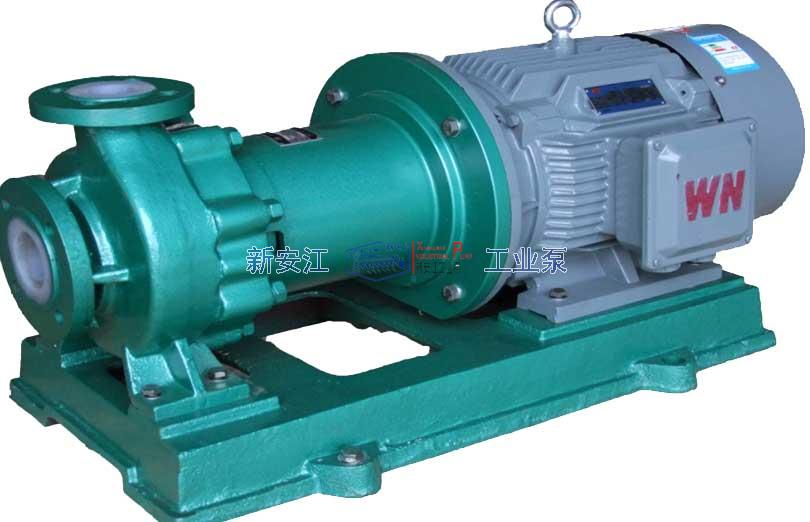

二、不帶電機聯軸器磁力泵(直聯)
IMD氟塑料磁力泵性能參數:
流量范圍: | 6~100 m³/h |
揚程范圍: | 15~50 m |
汽蝕余量: | 3.0~5.0 m |
進口直徑: | 40~100 mm |
出口直徑: | 25~80 mm |
電機功率: | 3~18.5 kw |
IMD氟塑料磁力泵選型參數:
型號 |
流量 (m3/h) |
揚程 (m) |
汽蝕余量 (m) |
轉速 (r/min) |
進口直徑 (mm) |
出口直徑 (mm) |
電機功率 (kw) |
重量 (kg) |
IMD40-25-130F | 6 | 20 | 3.0 | 2900 | 40 | 25 | 3 | 85 |
IMD40-25-140F | 6 | 26 | 3.0 | 2900 | 40 | 25 | 3 | 85 |
IMD40-25-150F | 6 | 30 | 3.0 | 2900 | 40 | 25 | 3 | 85 |
IMD40-25-160F | 6 | 34 | 3.0 | 2900 | 40 | 25 | 3 | 85 |
IMD40-25-165F | 6 | 36 | 3.0 | 2900 | 40 | 25 | 3 | 85 |
IMD40-25-170F | 6 | 39 | 3.0 | 2900 | 40 | 25 | 4 | 90 |
IMD40-25-185F | 6 | 45 | 3.0 | 2900 | 40 | 25 | 3 | 90 |
IMD50-32-160F | 12.5 | 32 | 3.5 | 2900 | 50 | 32 | 4 | 170 |
IMD50-32-200F | 12.5 | 50 | 3.5 | 2900 | 50 | 32 | 7.5 | 170 |
IMD50-40-140F | 15 | 26 | 3.5 | 2900 | 50 | 40 | 5.5 | 140 |
IMD50-40-150F | 15 | 30 | 3.5 | 2900 | 50 | 40 | 5.5 | 140 |
IMD50-40-160F | 15 | 36 | 3.5 | 2900 | 50 | 40 | 5.5 | 140 |
IMD50-40-165F | 15 | 39 | 3.5 | 2900 | 50 | 40 | 5.5 | 140 |
IMD65-50-160F | 25 | 32 | 4.0 | 2900 | 65 | 50 | 7.5 | 145 |
IMD65-50-120F | 30 | 15 | 4.0 | 2900 | 65 | 50 | 5.5 | 135 |
IMD65-50-130F | 30 | 19 | 4.0 | 2900 | 65 | 50 | 5.5 | 135 |
IMD65-50-165F | 30 | 33 | 4.0 | 2900 | 65 | 50 | 7.5 | 145 |
IMD65-40-200F | 25 | 50 | 4.0 | 2900 | 65 | 40 | 11 | 300 |
IMD80-50-200F | 50 | 50 | 4.0 | 2900 | 80 | 50 | 18.5 | 335 |
IMD80-65-160F | 50 | 32 | 4.0 | 2900 | 80 | 65 | 11 | 300 |
IMD100-80-160F | 100 | 32 | 5.0 | 2900 | 100 | 80 | 18.5 | 435 |
磁力泵特點:
磁力傳動泵,具有安全、高效、環保、節能特性,特別適用于輸送腐蝕性、放射性、有毒、易燃、易爆、易汽化、昂貴的介質。
由于具有完全無泄漏的優點,成功地解決了流體輸送中的跑、冒、滴、漏的問題,避免了對大氣、水和土壤的污染。
磁力泵是噪音最低的離心泵,減少噪音污染對人體的傷害。
性能優越:
IMD系列氟塑料磁力泵,采用最新材料制成的隔離套,具有高強的力學性能,徹底消除一般磁力泵具有的磁渦流現象。
同時,該磁力泵取消了軸封,而是利用磁力耦合間接傳動,完全消除了滴漏現象。
杭州新安江工業泵有限公司專注工業泵行業25年,擁有強大的研發設計團隊,可以為客戶量身定制,提供行業整體解決方案。
應用場合:
IMD系列氟塑料磁力泵主要適用于強酸強堿強腐蝕,易燃易爆易揮發的有毒有害化學介質的輸送。
適用溫度:-20~80度
