概述及應用
1、水環式真空泵

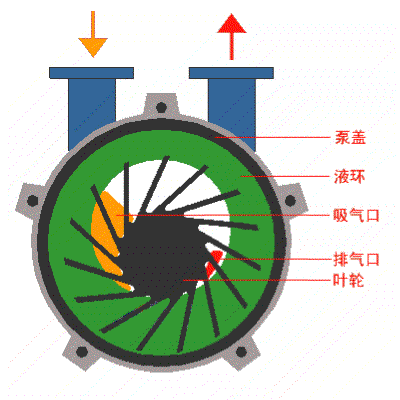

當水環式真空泵葉輪按圖中順時針?lè)较蛐D(zhuǎn)時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部?jī)?nèi)表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。水環真空泵內裝有帶固定葉片的偏心轉子，是將水（液體）拋向定子壁，水（液體）形成與定子同心的液環，液環與轉子葉片一起構成可變?nèi)莘e的一種旋轉變?nèi)莘e真空泵。
2、水噴射真空泵
水噴射泵是一種以水為流體的動力泵。其泵沒有機械傳動和機械工作構件，是利用通過噴嘴的高速射流來抽除容器中的氣體以獲得真空的設備，水噴射的速度常在15-30m/s左右，又稱射流真空泵。

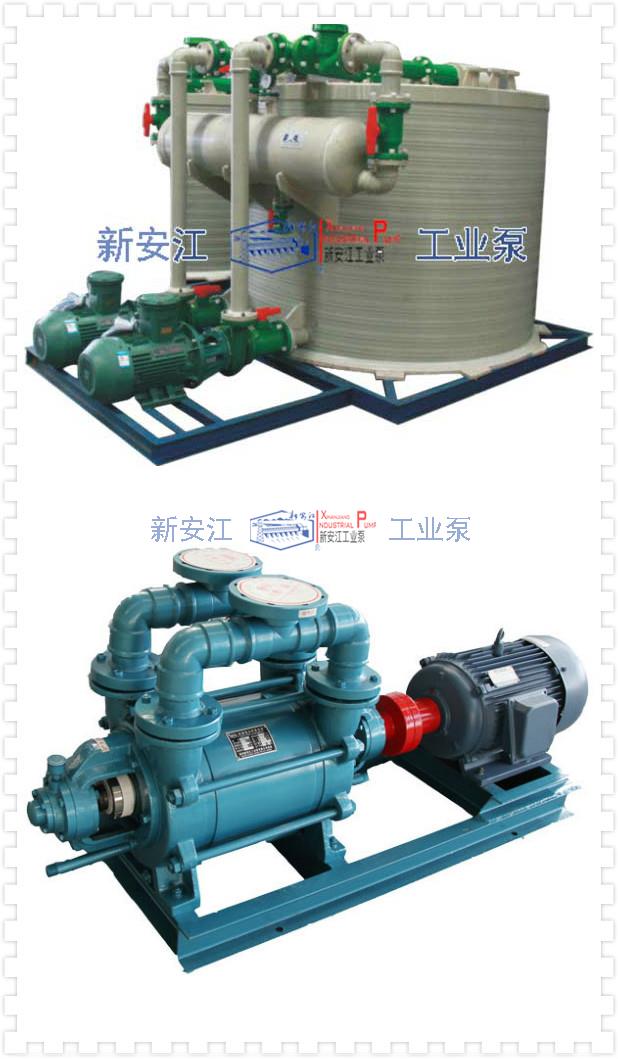

水環式真空泵與水噴射真空機組比較
|
序號 |
性能 |
水噴射真空機組 |
|
|
1 |
極限真空度（MPa） |
-0.098 |
-0.098 |
|
2 |
原 理 |
機械容積變化 |
射流原理 |
|
3 |
抽氣速率 |
較高 |
一般 |
|
4 |
過流部件 |
多種工程塑料 |
增強聚丙烯 |
|
5 |
組合形式 |
單泵 |
水力噴射器+離心泵 |
|
6 |
安裝使用 |
較難 |
簡單 |
|
7 |
介質要求 |
可抽腐蝕性氣體、帶塵埃的氣體、 可凝性氣體和氣水混合物、易燃易爆氣體 |
|
|
8 |
電機功率 |
同樣抽氣量一致 |
|
|
9 |
循環水溫升 |
慢 |
較快 |
|
10 |
占地面積 |
少 |
多 |
|
11 |
維修成本 |
高 |
低 |
|
12 |
價格 |
高 |
低 |
