水環式真空泵簡介

返回列表 來源:新安江 瀏覽:- 發布日期:2018-09-20 13:49:38【

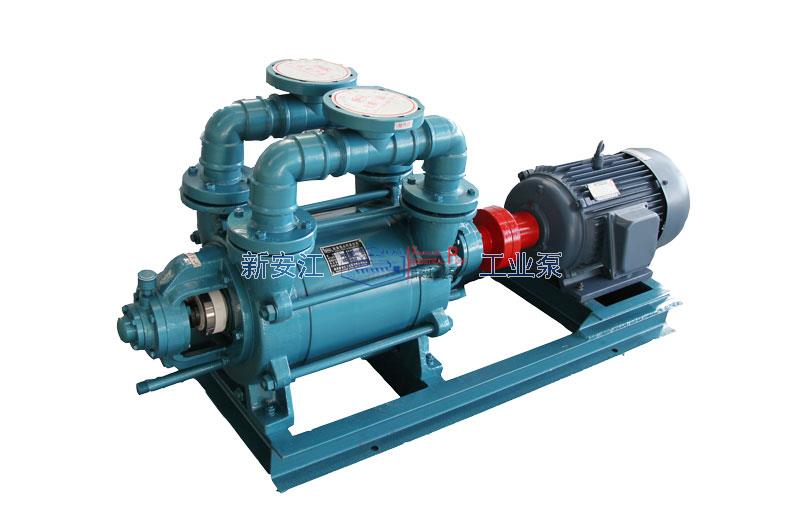

水環式真空泵概述:

【新安江牌】IIFSK系列耐腐蝕水環式真空泵是我司自行研發的新一代專利產品,具有耐腐蝕強、真空度高、排氣量大等特點,被廣泛應用于石油、化工、制藥、食品、鋰電新能源等行業。



水環式真空泵的工作原理:

水環泵的葉輪偏心的裝在接近圓形的泵體內,當葉輪按圖示箭頭方向旋轉時,因離心力的作用,注入泵體內的液體形成旋轉的液環。

液環內表面與葉輪殼之間形成一個月牙形空間,當葉輪由A點轉到B點時,兩相鄰葉片之間所包圍的容腔逐漸增大,氣體由外界吸入,

當葉輪由C點轉到A點時,相應的容腔由大變小,使泵先吸入的氣體受到壓縮,當壓力達到或略大于氣壓時,氣體被排出。

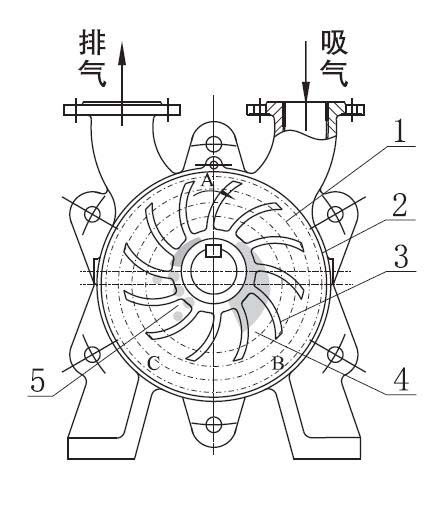

水環式真空泵工作原理圖1

                                    水環式真空泵工作原理圖

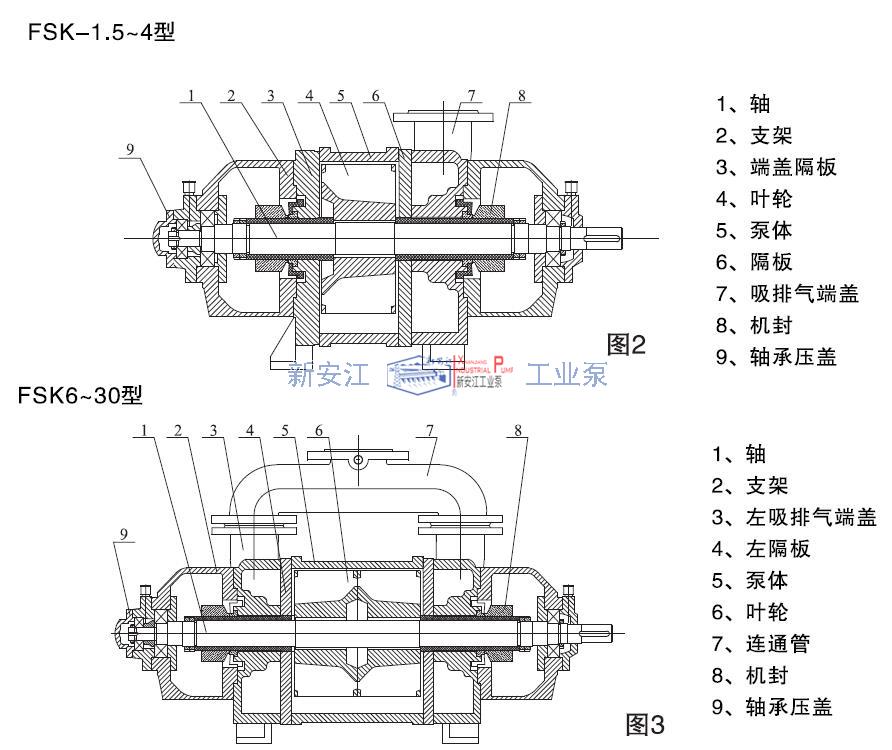

水環式真空泵的結構圖:

水環式真空泵結構圖

                        水環式真空泵結構圖


從上述結構圖中可以看出,水環式真空泵主要包括:

軸、支架、端蓋隔板、葉輪、泵體、隔板、吸排氣端蓋、機封、軸承壓蓋等



水環式真空泵的選型說明:

通常水環式真空泵的型號表示為   II  FSK - 8 的形式,其中各個參數意義如下:

II——第二代水環泵

F——表示耐腐蝕

SK——水環式真空泵

8——最大抽氣量(m³/min)



水環式真空泵的應用:

IIFSK系列耐腐蝕水環式真空泵適用于抽吸溫度在-10℃~40℃,不溶于水、不含固體顆粒、且無腐蝕性的各種氣體。

當過流部件采用耐腐蝕材料時,可用于抽吸腐蝕性氣體或以腐蝕性液體作為真空泵的工作液。


新安江牌水環式真空泵廣泛應用于輕工、化工、煤炭、紡織、石油化工、電力、冶金以及航空等部門。

多用于制藥、制革、食品、染料、化肥、制堿、乙炔、煙草、造紙、輕紡、橡膠、塑料等制造業和選礦、選煤、煉油等方面。

在具體使用中,它往往被用來進行真空干燥、蒸發、過濾、浸漬、氣體輸送、容器抽真空、引水、引油、負壓除塵等。



杭州新安江工業泵有限公司水環式真空泵銷售服務咨詢熱線:400-860-1690
