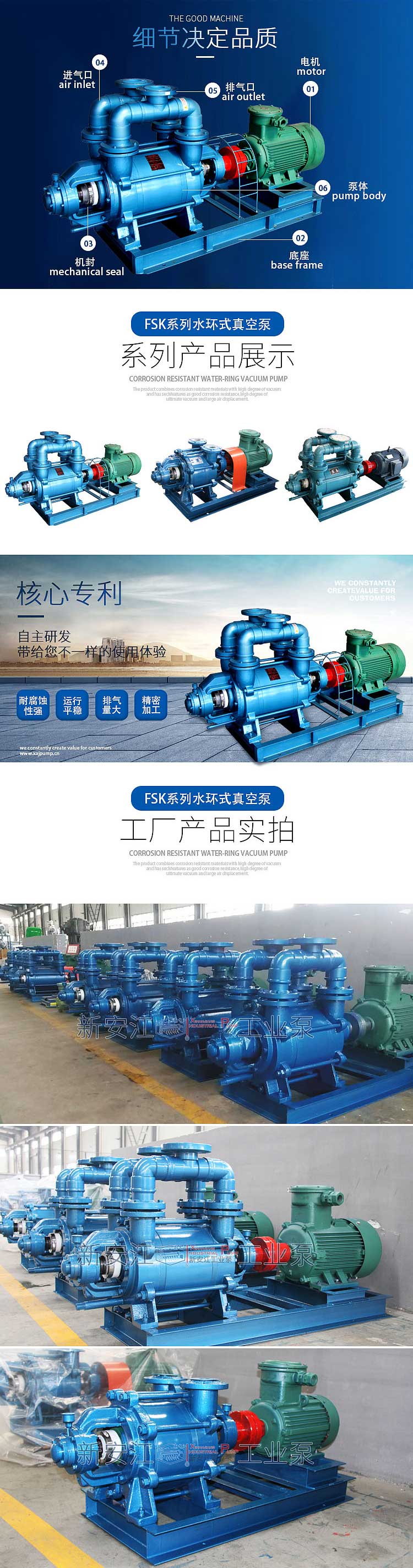

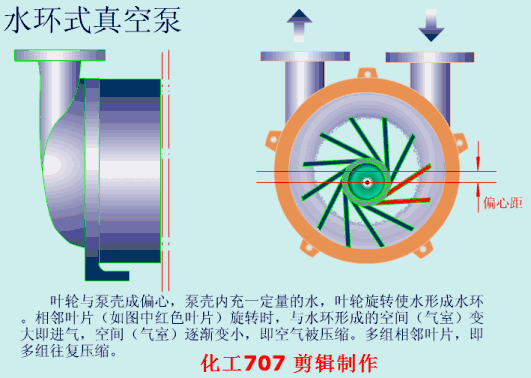

水環式真空泵主要由泵體、葉輪、端蓋組成。
水環泵泵體:內腔加工精度要求不高,但對鑄件毛坯有要求
水環泵葉輪:為整體鑄造形式,材料有球墨鑄鐵、(耐腐蝕)不銹鋼等
水環泵端蓋:開設有吸排氣口,溝通泵腔與泵側端蓋的吸排氣通道
水環式真空泵在使用時可能會出現兩個問題
1、過壓縮:
封閉小腔沒有到達排氣口,其內氣體已經達到排氣壓力
2、壓縮不足:
封閉小腔與排氣口接通,但其內氣體尚未達到排氣壓力
解決方案:
在排氣口前設置橡皮球閥,當小腔內氣體過早達到排氣壓力時,球閥打開;
采用柔性排氣閥通過自動調節排氣面積而降低泵的能量消耗,從而達到最佳運行效率。
