水噴射真空機組

返回列表 來源:新安江 瀏覽:- 發布日期:2018-04-17 09:25:47【

水噴射真空機組


概述:新安江牌汽水串聯水噴射成套真空機組(RPP水噴射真空機組)由水噴射成套機組及多臺防腐水噴射真空泵等部件組成。
特點

1、具有真空度高、安裝方便、耐腐、無毒、排氣量大等特點。

2、水箱內置冷卻盤管,可降低循環水溫度,節省水量,提高效益。


用途:廣泛應用于化工、制藥、紡織、食品、冶金、環保、實驗室等行業中的真空吸收、過濾、濃縮、干燥、結晶、輸送、除氧真空增氧等工藝過程。


分類:RPP水噴射成套真空機組、PPH纏繞水噴射真空機組


工廠實物圖

RPP水噴射真空泵機組實物圖

RPP水噴射真空機組

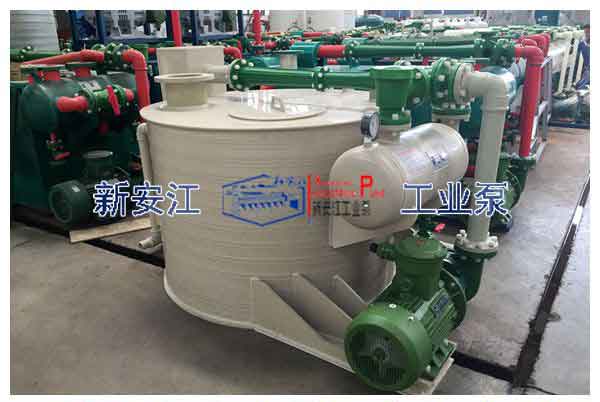

PPH水噴射真空泵機組實物圖

PPH水噴射真空機組


PPH系列水噴射真空機組現有產品線:

圓形成套水噴射真空機組、改進型水噴射真空機組、環保節能型水噴射真空機組

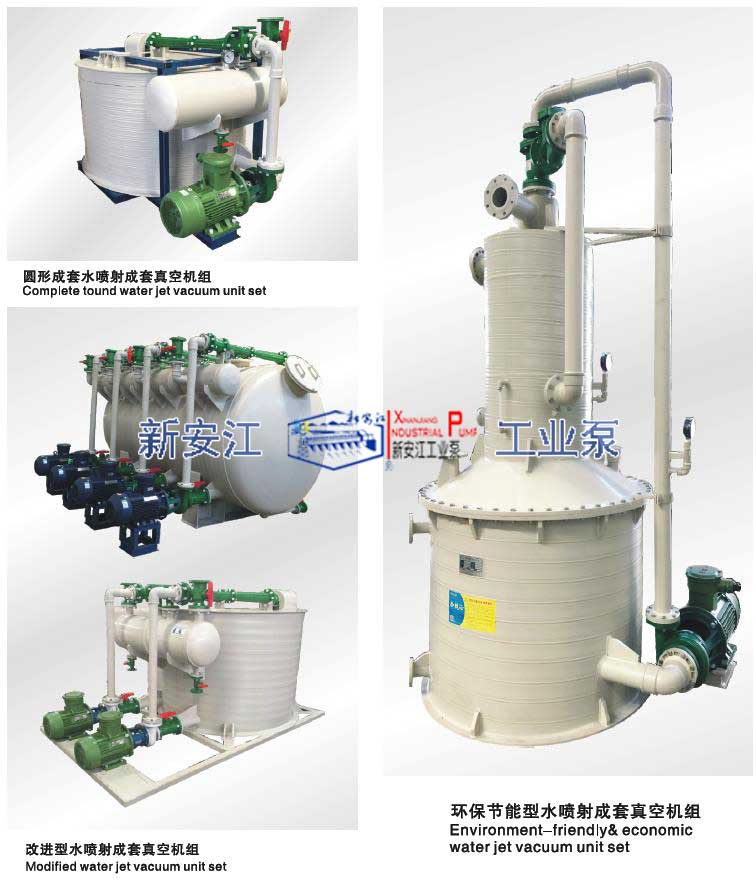

PPH水噴射真空泵機組系列圖


結構圖

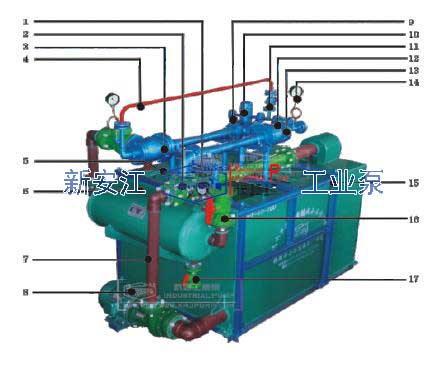

RPP水噴射真空機組結構圖


1、真空表vacuum gauge

2、水噴射真空泵water jet vacuum pump

3、二級蒸汽噴射泵two-stage steam jet pump

4、壓力表pressure gauge

5、補水口water inlet

6、緩沖罐 buffer tank

7、水箱 water tank

8、離心泵 centrifugal pump

9、蒸汽接口steam joint

10、蒸汽汽包 steam drum

11、球閥 ball valve

12、球閥 ball valve

13、一級蒸汽噴射泵single-stage steam jet pump

14、壓力表 pressure gauge

15、機組底座 foundation

16、系統球閥system ball valve

17、放空、排污閥 gas vent,drain valve



選型參數

型號 絕壓
(mmHg)
最大抽氣量 (m3/h) 配用泵 蒸汽壓力
(Mpa)
蒸汽耗量
(kg/h)
型號 功率
(kw)
QSJW-RPP-II-280 1.5-10 根據配套的水噴射真空泵技術參數的最大抽氣量為準 80FP(D)-32 11 0.1≤P≤0.3 38
QSJW-RPP-II-360 1.5-10 100FP(D)-20 15 0.1≤P≤0.3 38
QSJW-RPP-II-500 1.5-10 100FP(D)-32 15 0.1≤P≤0.3 38
QSJW-RPP-III-280 0.5-5 80FP(D)-32 7.5 0.1≤P≤0.3 60
QSJW-RPP-III-360 0.5-5 100FP(D)-20 11 0.1≤P≤0.3 60
QSJW-RPP-III-500 0.5-5 100FP(D)-32 15 0.1≤P≤0.3 60
