液環真空泵概述:
液環式真空泵因其工作原理及結構上的特點使其在化工、制藥等行業得到了廣泛應用。
在正常的應用中,液環真空泵的工作液多采用直排方式,如圖1所示:

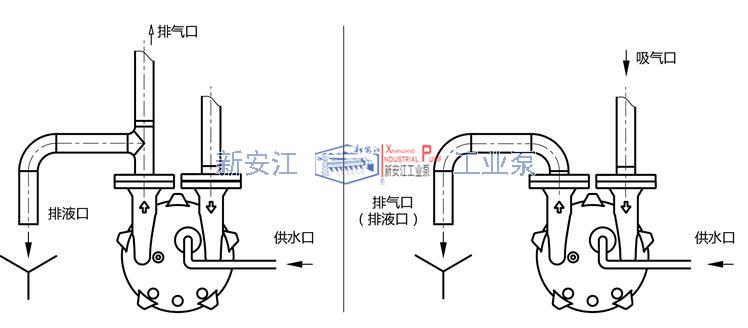

圖1 一般的液環真空泵工作液供應及排放示意圖
水環真空泵排出的水進入大的循環水池或直接排走。
這種供水及排水方式連接方便,使用簡單,在實際應用中被較多的采用。
但是如果被抽除的介質中含用有機溶劑、有毒物質等時,按圖1所示的使用方法存在以下缺點:
1、因液環泵在抽除氣體時,被抽氣體與工作液混合,排水口排出的水中會含有部分有機溶劑、有毒物質,因水的排放量在,水的排放對環保造成很大壓力。
2、含有有機溶劑、有毒物質的水會釋放出有害氣體,加重了對環境的污染。
被抽除的有機溶劑不易回收而被浪費掉。
3、鑒于以上問題,越來越多的化工、制藥企業采用了液環式真空泵閉路循環系統。
液環真空泵的主要特點:
液環式真空泵閉路循環系統主要有以下特點:
1、機組作為成套設備供貨,包括氣液分離器、換熱器、底座、內部管線等附件,更利于用戶的安裝,可大縮短用戶的安裝周期。
2、工作液可采用水或各種化工溶劑等循環使用,大大減小了化工行業對環境的污染。
如采用所抽除介質作為工作液時,可回收所抽除的介質。
液環真空泵原理:
基本的2BW系列液環真空泵閉路循環系統如圖2:
圖2 液環真空泵閉路循環系統基本流程圖
被抽氣體從吸氣口進入液環真空泵,經液環真空泵壓縮后與部分工作液一起進入氣液分離器,在氣液他離器內氣液兩相得到分離,氣體從排氣口排出,工作液經換熱器被液環泵吸入進行循環使用。
液環泵在工作過程中會產生熱量,主要熱量包括:真空泵的無效功率、吸入氣體溫度較高帶來的熱量、吸入氣體含有可凝性氣體在壓縮過程中釋放出相變熱。換熱器的主要作用是通過冷卻水冷卻工作液,使工作液溫度保持在合理的范圍之內。
液環真空泵設備組成:
液環真空泵閉路循環系統一般應包括:
◆氣液分離器
◆換熱器
◆共用底座
◆內部管線

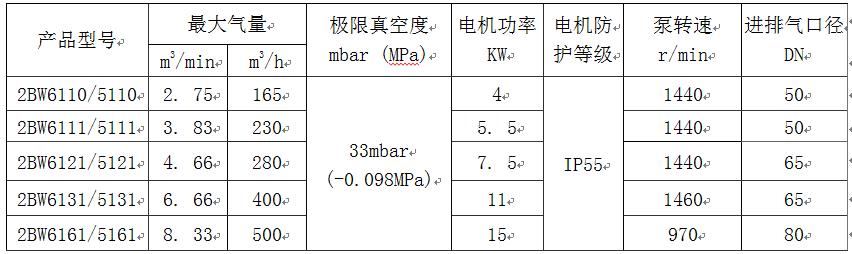

液環真空泵閉路循環系統主要性能參數:
