概述:

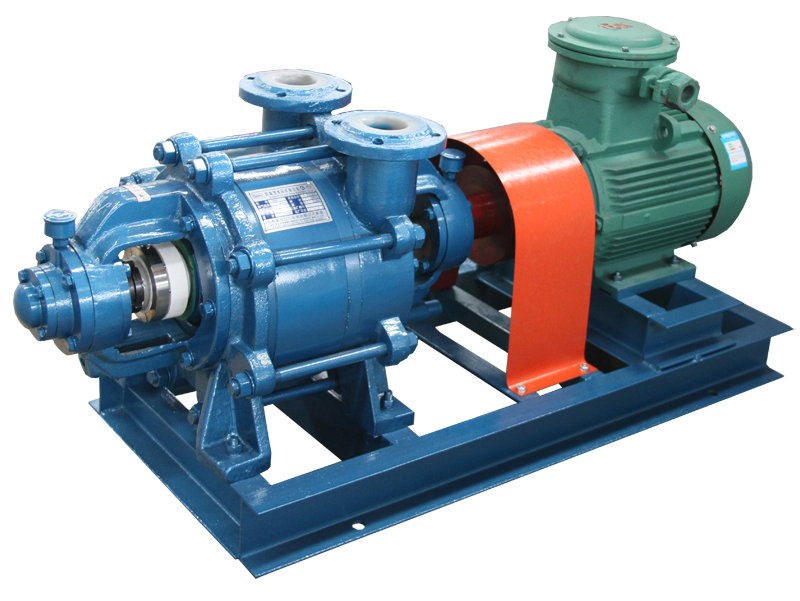

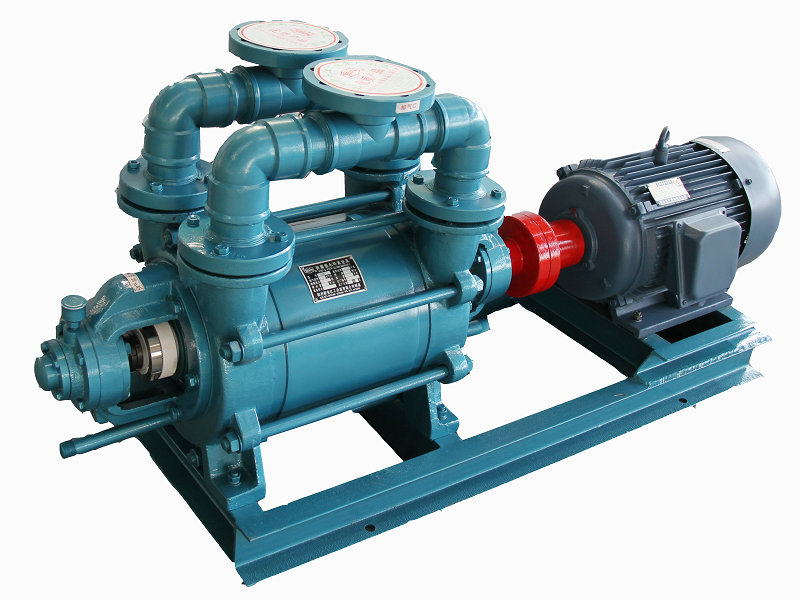

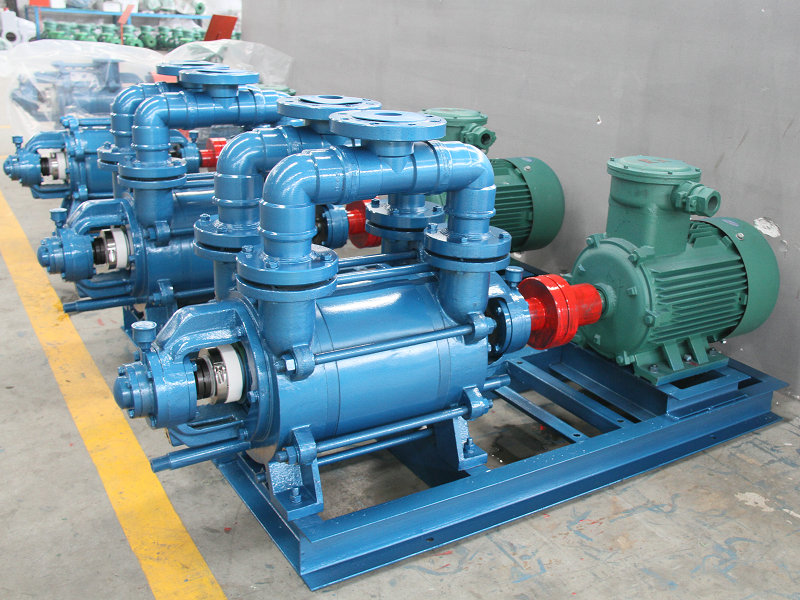

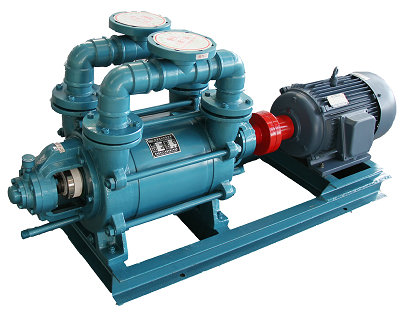

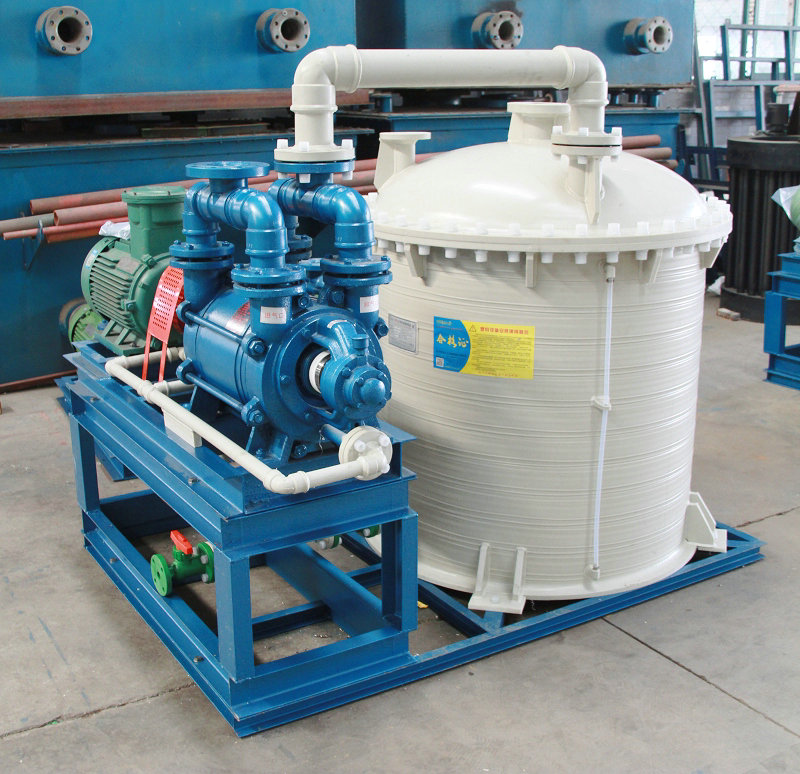

新安江牌IIFSK/2FSK系列耐腐蝕水環式真空泵是有我公司自行獨立開發的新一代專利產品,該產品集耐腐蝕材料、高真空等技術于一體,產品具有耐腐蝕性能強、極限真空度高、排氣量大等特點。 |
|
特點:
該產品集耐腐蝕材料、高真空等技術于一體,產品具有耐腐蝕性能強、極限真空度高、排氣量大等特點。
適用用途:
該泵廣泛用于食品、石油、化工、制藥、冶金工業及電子領域的真空蒸發,過濾,干燥,濃縮,蒸餾及真空結晶等工藝過程??捎糜诔樗透鞣N氣及不含固體顆粒的腐蝕性氣體。
在具體使用中,水環泵經常被用于真空干燥、真空送料、負壓除塵、蒸餾過濾、真空結晶等工藝。
水環式真空泵工作原理:
當水環式真空泵葉輪按圖中順時針?lè)较蛐D(zhuǎn)時,水被葉輪拋向四周,由于離心力的作用,水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。
水環的下部分內表面恰好與葉輪輪轂相切,水環的上部?jī)?nèi)表面剛好與葉片頂端接觸(實際上葉片在水環內有一定的插入深度)。
此時葉輪輪轂與水環之間形成一個月牙形空間,而這一空間又被葉輪分成和葉片數目相等的若干個小腔。
如果以葉輪的下部0°為起點,那么葉輪在旋轉前180°時小腔的容積由小變大,且與端面上的吸氣口相通,此時氣體被吸入,當吸氣終了時小腔則與吸氣口隔絕;
當葉輪繼續旋轉時,小腔由大變小,使氣體被壓縮;當小腔與排氣口相通時,氣體便被排出泵外。
水環真空泵內裝有帶固定葉片的偏心轉子,是將水(液體)拋向定子壁,水(液體)形成與定子同心的液環,液環與轉子葉片一起構成可變?nèi)莘e的一種旋轉變?nèi)莘e真空泵。
水環式真空泵的選型說明:
通常水環式真空泵的型號表示為 II FSK - 8 的形式,其中各個參數意義如下:
II——第二代水環泵
F——表示耐腐蝕
SK——水環式真空泵
8——最大抽氣量(m³/min)
水環式真空泵參數表:
型號 | 最大抽氣量(m3/min) | 極限真空度 |
功率
(kw)
|
轉速 (r/min) | 耗水量 (L/min) | 進/出口直徑 | |
Mpa | mmHg | ||||||
II FSK-1.5 | 1.6 | 0.098 | 735 | 3 | 1440 | 8 | 65/65 |
II FSK-2 | 2.76 | 0.098 | 735 | 4 | 1440 | 9 | 65/65 |
II FSK-3 | 3.85 | 0.098 | 735 | 5.5 | 1440 | 12 | 65/65 |
II FSK-4 | 4.68 | 0.098 | 735 | 7.5 | 1440 | 15 | 65/65 |
II FSK-6 | 6.1 | 0.098 | 735 | 11 | 1440 | 20 | 80/80 |
II FSK-8 | 7.8 | 0.098 | 735 | 15 | 1440 | 24.5 | 80/80 |
II FSK-12 | 12.6 | 0.098 | 735 | 22 | 970 | 26 | 125/125 |
II FSK-16 | 16.8 | 0.098 | 735 | 30 | 970 | 34 | 150/150 |
II FSK-20 | 20.4 | 0.098 | 735 | 37 | 970 | 36 | 150/150 |
注:① 表內性能為氣體溫度20℃,大氣壓力為1013.25hpa(相當于760mmHg),氣體相對濕度70%,水循環供水溫度為15℃時的性能。 ② 抽氣速率容差±10%。③ 表內真空度數值,是指負于標準大氣壓的那部分壓力。 (1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg) |

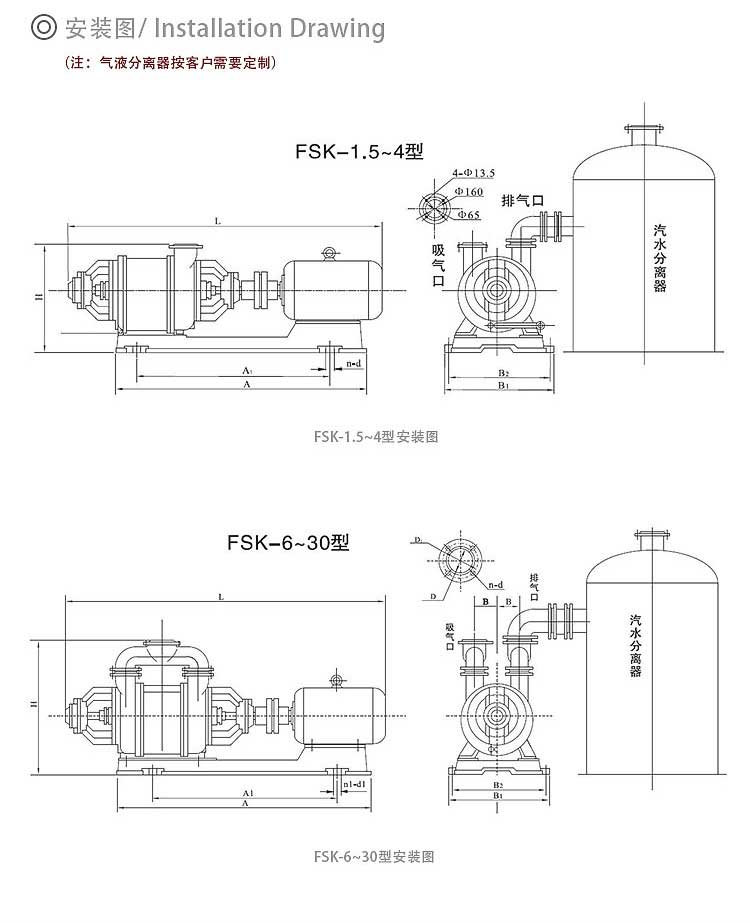

根據不同使用特點,水環式真空泵的管路系統可參照下圖的布置形式。
水環式真空泵管路布置圖
