概述

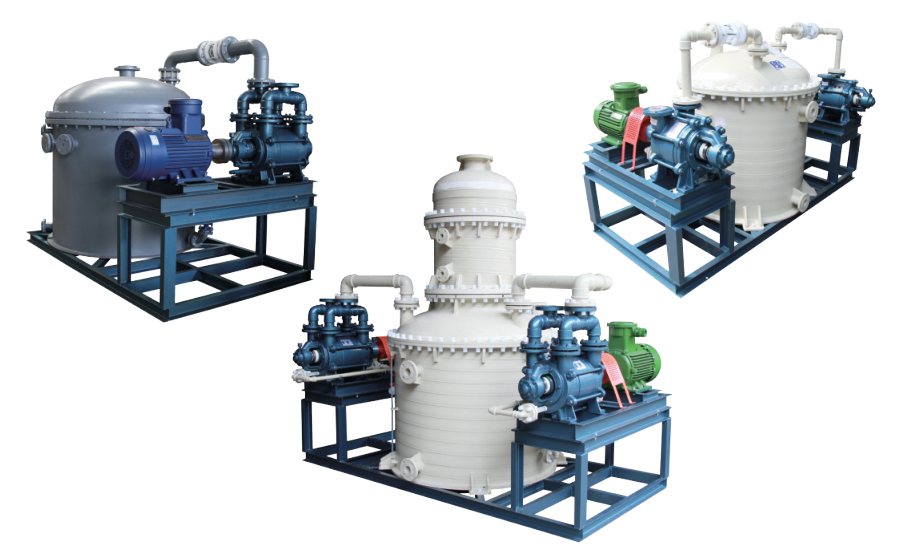

新安江牌IIFSK系列耐腐蝕水環式真空機組是我司自行開發的新一代專利產品,該系列水環泵集耐腐蝕材料和高真空等技術于一體。
用途
FSK系列耐腐蝕水環式真空泵可用于抽送不含固體顆粒的腐蝕性氣體,廣泛應用于輕功、化工、食品、紡織、石油化工、冶金、制藥等行業。
在具體使用中,水環泵經常被用于真空干燥、真空送料、負壓除塵、蒸餾過濾、真空結晶等工藝。

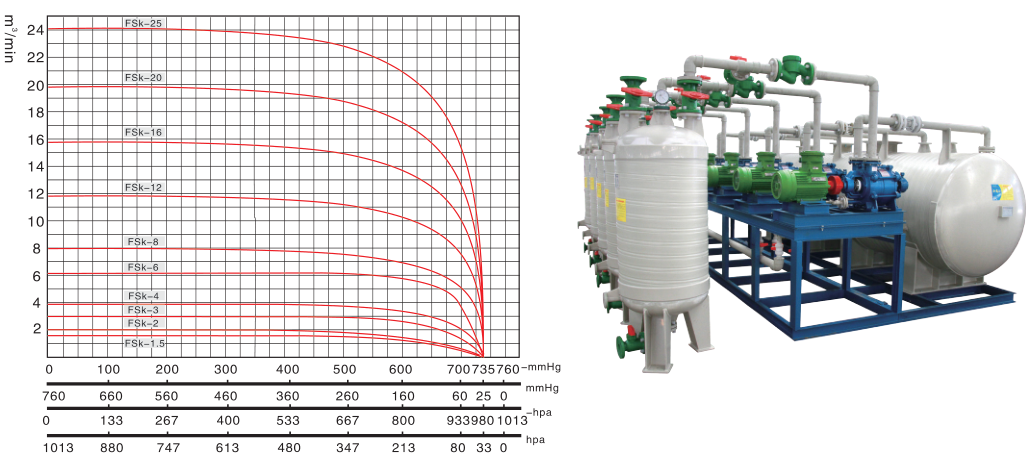

性能范圍圖
選型說明
通常水環式真空泵的型號表示為 II FSK - 8 的形式,其中各個參數意義如下:
II——第二代水環泵
F——表示耐腐蝕
SK——水環式真空泵
8——最大抽氣量(m³/min)
性能參數
型號 | 最大抽氣量(m3/min) | 極限真空度 |
功率
(kw)
|
轉速 (r/min) | 耗水量 (L/min) | 進/出口直徑 (mm) | |
Mpa | mmHg | ||||||
II FSK-1.5 | 1.6 | 0.098 | 735 | 3 | 1440 | 8 | 65/65 |
II FSK-2 | 2.76 | 0.098 | 735 | 4 | 1440 | 9 | 65/65 |
II FSK-3 | 3.85 | 0.098 | 735 | 5.5 | 1440 | 12 | 65/65 |
II FSK-4 | 4.68 | 0.098 | 735 | 7.5 | 1440 | 15 | 65/65 |
II FSK-6 | 6.1 | 0.098 | 735 | 11 | 1440 | 20 | 80/80 |
II FSK-8 | 7.8 | 0.098 | 735 | 15 | 1440 | 24.5 | 80/80 |
II FSK-12 | 12.6 | 0.098 | 735 | 22 | 970 | 26 | 125/125 |
II FSK-16 | 16.8 | 0.098 | 735 | 30 | 970 | 34 | 150/150 |
II FSK-20 | 20.4 | 0.098 | 735 | 37 | 970 | 36 | 150/150 |
注:① 表內性能為氣體溫度20℃,大氣壓力為1013.25hpa(相當于760mmHg),氣體相對濕度70%,水循環供水溫度為15℃時的性能。 ② 抽氣速率容差±10%。 ③ 表內真空度數值,是指負于標準大氣壓的那部分壓力。 (1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg) |
