羅茨真空機組結構特點:
FJZJP、FJZJS、JZJWLW、JZJ2B型系列羅茨真空泵機組主要是由zJC/P羅茨真空泵、
RPP水噴射真空泵泵(FSK水環式真空泵、WLW無油立式真空泵、2BV液環式真空泵)、電器控制箱、
電接點壓力表、電接點真空表(壓力變送器)、大氣噴射泵(主要配置于羅茨水/液環真空泵)、機架、
管道、閥門等部件組成。
FJZJP、FJZJS、JZJWLW、JZJ2B型系列羅茨真空泵機組分四級、三級、二級類型。

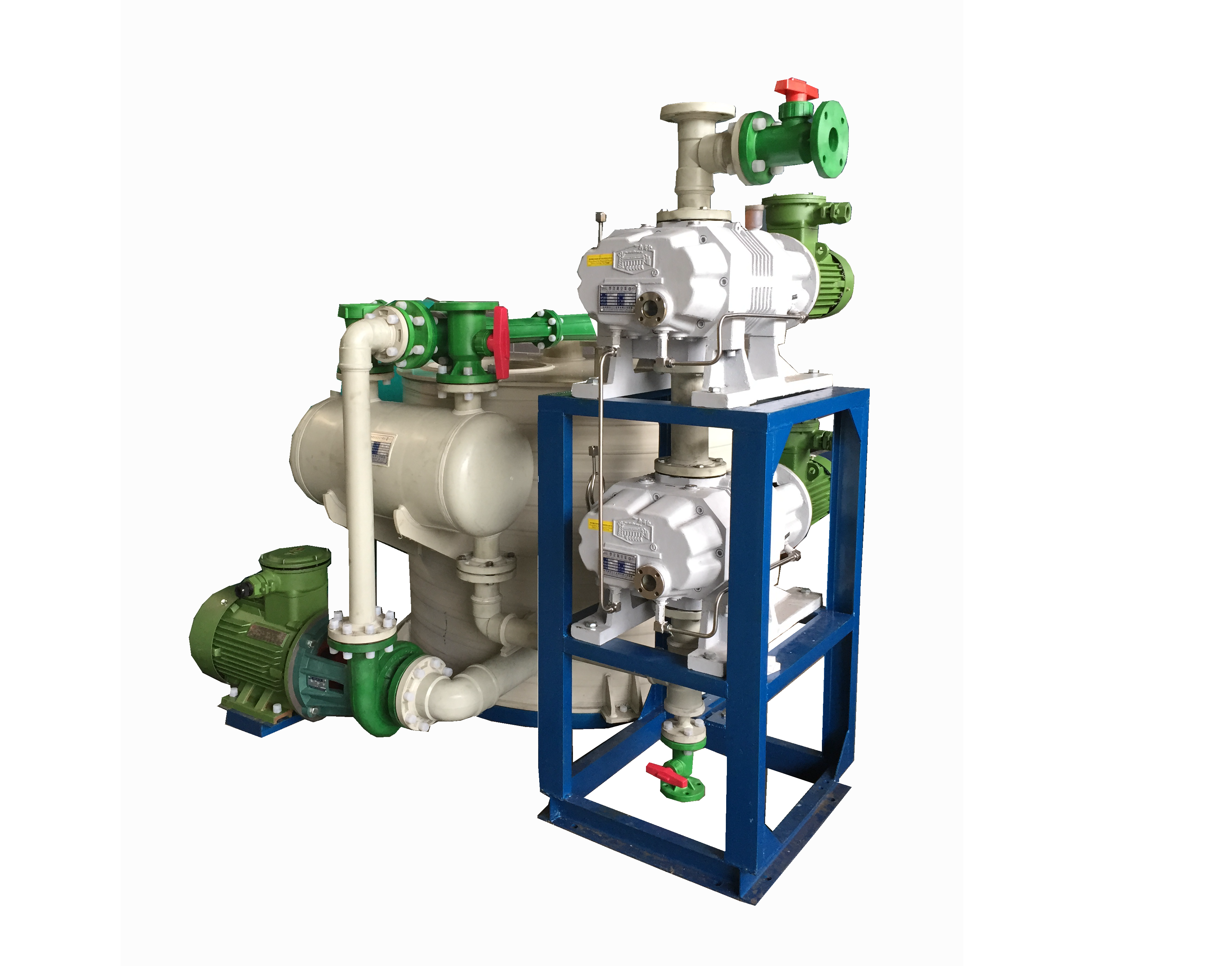

以三級羅茨機組為例:整
體機組是由兩臺羅茨真空泵和一臺前級真空泵串聯而成。
其中前級真空泵叫做前級泵,與被抽容器相聯接的羅茨泵真空泵叫做主級泵,
與前級泵和主級泵相聯的一級羅茨真空泵叫做中間泵,如果去掉中間級羅茨真空泵就構成二級機組。
三級機組的極限真空要比二級機組的極限真空提高一個數量級或更高。
