真空應用的發展,真空泵的種類也各式各樣。廣泛用于冶金、化工、食品、電子鍍膜等行業。在化工行業上,常見的真空泵,按工作原理分,主要是 變?nèi)莘e式真空泵 和 噴射真空泵 。

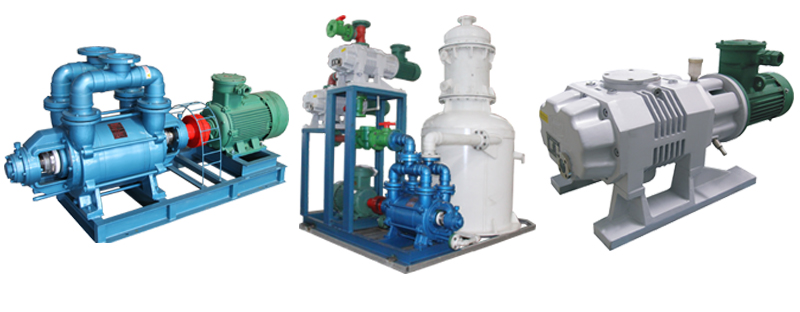

一、變?nèi)莘e式真空泵
一般可表現為:往復真空泵、旋片真空泵、滑閥真空泵、水環真空泵、羅茨真空泵。
1. 【往復真空泵、旋片真空泵、滑閥真空泵、羅茨真空泵】
是靠活塞往復運動或旋轉將氣體吸入、壓縮并排出。
其優點是新投入使用的泵真空度相對比較高,但是運轉部件--活塞,磨損是避免不了的,隨著檢修次數的增加,工作真空度將不斷下降,直到滿足不了生產的要求。
此類泵工作噪音大,耗油量大,故障率高也是其致命的缺點,一般都需要開一臺備用一臺,其中就增加了設備投資與運行費用。
2. 【水環真空泵】
優點:
低真空時抽氣量大、可以直接抽吸水蒸汽等可凝性氣體。
缺點:
①真空度低;
②不能抽吸帶有顆粒狀的介質;
③轉子高速旋轉不易做防腐處理,因此不能抽吸具有腐蝕性的介質。

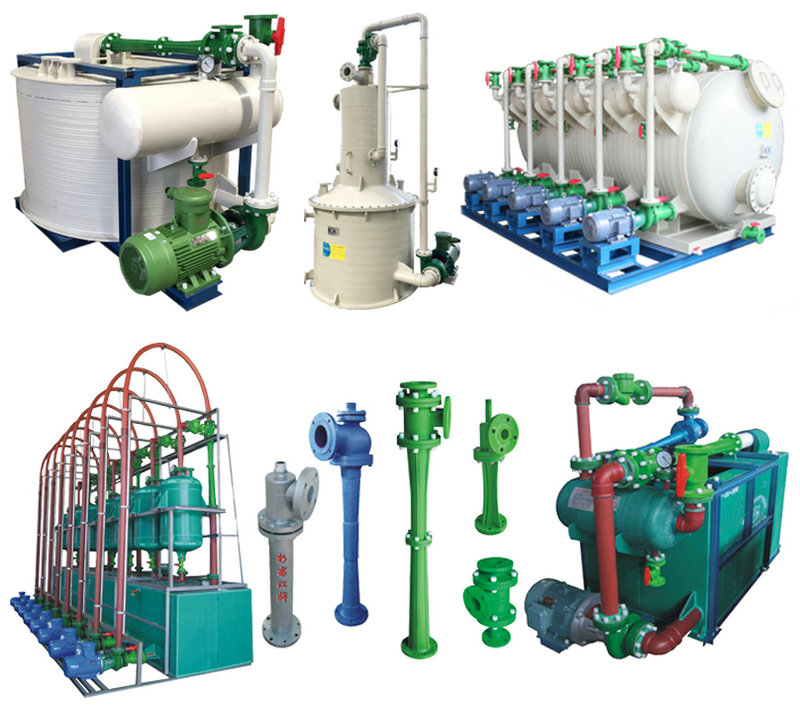

二、噴射真空泵
一般可表現為:水噴射真空泵、蒸汽噴射真空泵、汽水串聯噴射真空泵、汽水組合噴射真空泵。
真空度范圍廣,可直接抽吸水蒸汽等可凝性氣體和帶有顆粒狀的介質,結構簡單,操作方便,無運轉部件維修量小,節能降耗,因而廣泛應用在化工的各項操作中。
1. 【水噴射真空泵】
優點:
低位整機型式,比水環真空泵的真空度高,代替W式往復真空泵可以取消前置冷凝器,節省一次性設備投資和運行費用。
2. 【蒸汽噴射真空泵】
由一級或多級蒸汽噴射泵與高效冷凝器組成。
可實現任意高度安裝,適合于抽吸的介質中不凝性氣體量相對較小。
3.【汽水串聯噴射真空泵】
在水噴射真空泵的噴射器前面,串聯一級或多級蒸汽噴射真空泵,就是汽水串聯噴射真空泵。
屬于低位整機型式,真空度相對較高,可取代水環—羅茨機組、旋片—羅茨機組直接抽吸可凝性汽體,但它在高真空的抽不凝性氣體量有限。
4.【汽水組合噴射真空泵】
是在傳統的蒸汽噴射泵的第一級冷凝器后面串聯一級汽水串聯噴射真空泵而組成。
克服了蒸汽噴射真空泵和水噴射真空泵的缺點,既可以達到較高的工作真空度,又可以有較大的抽氣量,與傳統的多級蒸汽噴射真空泵相比,節約了工作蒸汽與冷卻水,無需配備啟動泵,抽空塔時間短。
